Autoterm Standheizung im Boot: Lohnt sich der Austausch?

Viele Boote und ältere Fahrgastschiffe sind noch mit einer Webasto HL90, HL32 oder einer vergleichbaren Eberspächer-Luftstandheizung ausgestattet. Nach vielen Betriebsjahren sinkt häufig die Heizleistung, Reparaturen werden aufwendig und passende Ersatzteile sind nur noch schwer erhältlich. Selbst wenn eine Reparatur möglich ist, bleibt ein altes Heizsystem ohne verlässliche Perspektive für die kommenden Jahre.

Dann kann der Austausch gegen eine moderne Autoterm Standheizung sinnvoll sein. Je nach benötigter Heizleistung kommen beispielsweise die Autoterm Air 9D oder Autoterm Air 4D infrage. Beide Modelle sind als Luftstandheizungen für anspruchsvolle mobile Anwendungen konzipiert. Entscheidend ist jedoch nicht nur die Nennleistung: Auch Luftführung, Wärmeverluste, Bordspannung, Abgasweg und Einbauort müssen zum Schiff passen.

Warum Autoterm für Boote interessant ist

• verschiedene Leistungsstufen für kleine und große Innenräume
• Ausführungen für unterschiedliche Bordspannungen, abhängig vom Modell
• kompakter Aufbau und vergleichsweise übersichtliche Verkabelung
• europaweites Händler- und Servicenetz
• Zubehör für Marine-Anwendungen, Luftführung, Abgas und Bedienung

Welche Autoterm ersetzt welche ältere Standheizung?

Eine pauschale 1:1-Zuordnung ist möglich. Als erste Orientierung können folgende Kombinationen geprüft werden:

Eine fachgerechte Heizlastberechnung ist besonders bei großen, schlecht gedämmten oder häufig geöffneten Innenräumen wichtig. Unser Leistungskalkulator kann bei der Vorauswahl helfen; die endgültige Auslegung sollte der Einbausituation entsprechen.

Praxisbeispiel: Umbau auf dem Fahrgastschiff „MS Rhein“

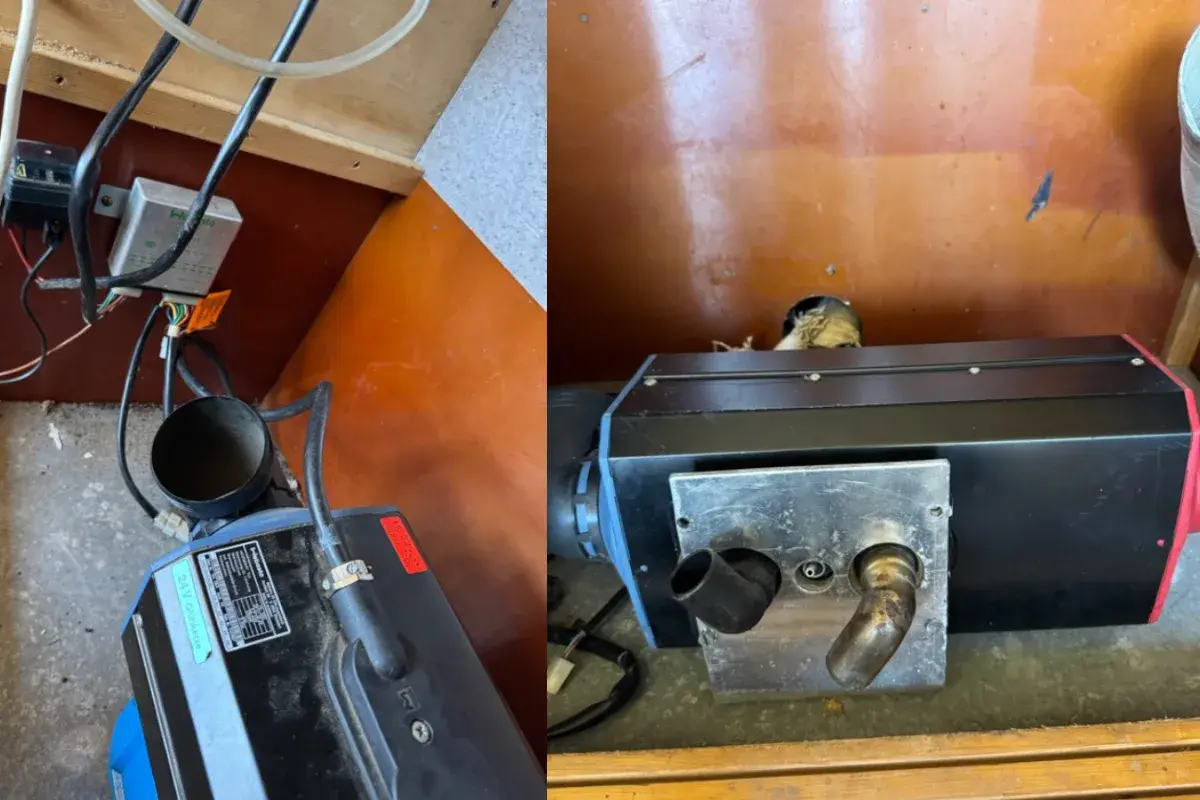

Für den Mittschiffsbereich des Fahrgastschiffs „MS Rhein“ sollte eine defekte Webasto HL90L  ersetzt werden. Im Bugbereich war zusätzlich eine kleinere ebenfalls defekte Standheizung Webasto HL32 installiert. Ziel des Eigentümers war es, die vorhandene Optik zu erhalten und die neuen Heizgeräte am denselben Plätzen einzubauen. Außerdem sollte je ein separater, gut zugänglicher Kraftstofftank in der Nähe der neuen Standheizung montiert werden.

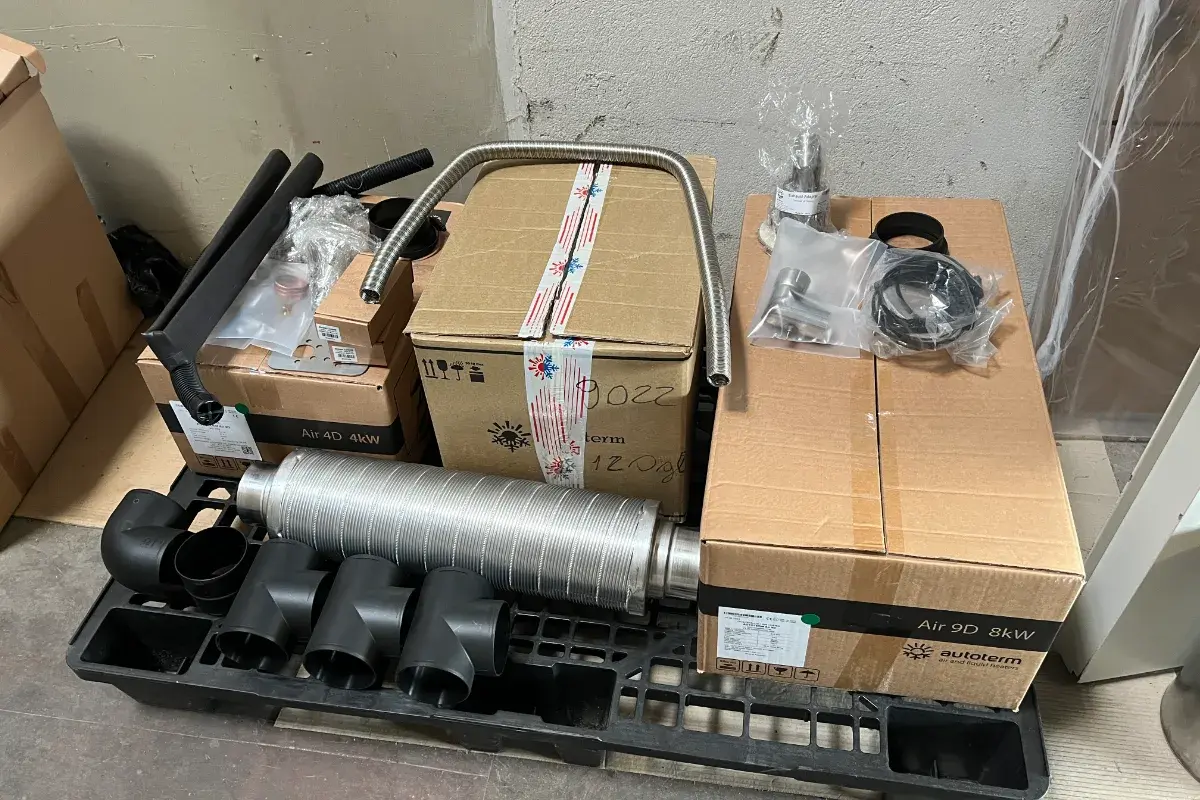

Benötigte Hauptkomponenten

• passende Autoterm Air Standheizung mit gewünschtem Bedienteil
• für die Abgasse der Standheizung geeignete Bordwanddurchführung (Artikelnummer AT0012)
• modellgerechtes Abgasrohr und erforderliche Isolierung (inklusive)
• geeignete Kraftstoffversorgung einschließlich Pumpe und Leitung (inklusive)
• passende Warmluftadapter und Luftleitungen (inklusive)
• elektrischer Anschluss entsprechend Montageanleitung und Bordnetz (inklusive)

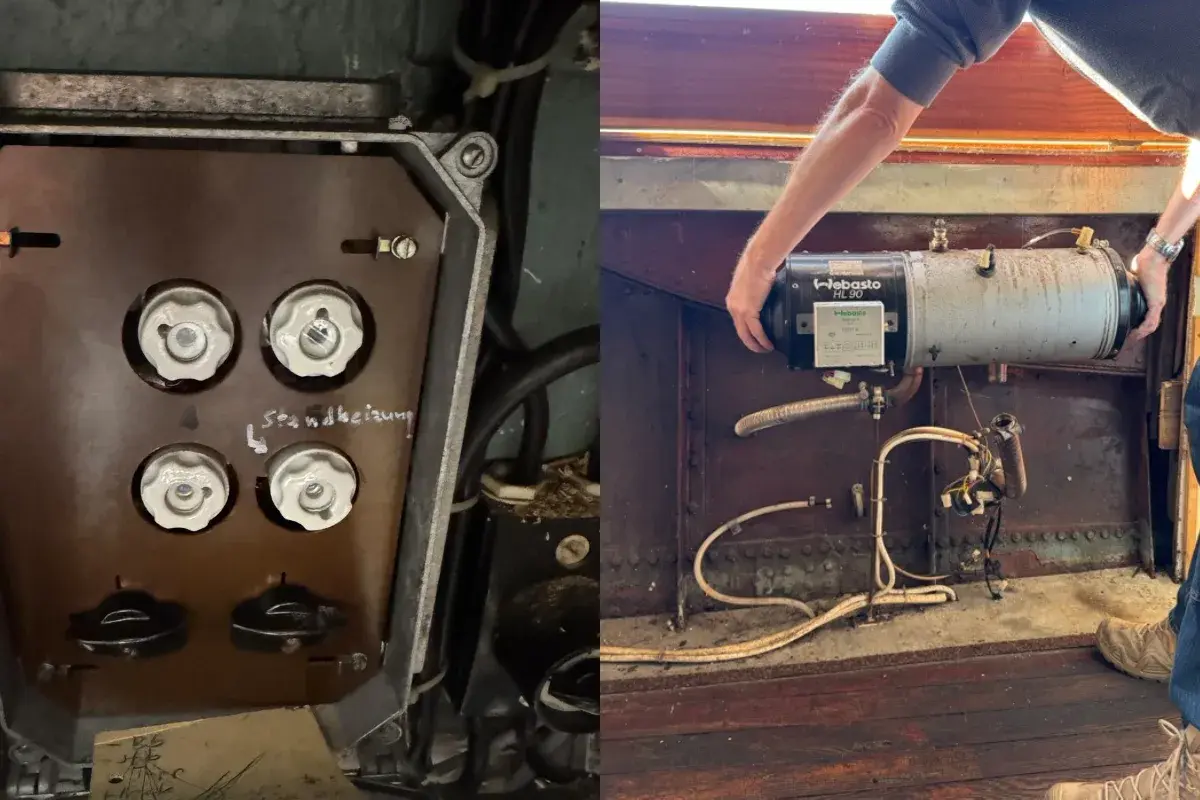

Schritt 1: Alte Webasto HL90 demontieren

Vor Beginn wurden Strom- und Kraftstoffversorgung gesichert. Anschließend demontierten unsere Techniker Mark und Orest die alte Heizung. Die HL90L verfügte über eine umfangreiche Verkabelung mit externer Hauptplatine, Schalter, Bedienteil und separatem Sicherungskasten. Bei der Autoterm Air 9D ist die Steuerelektronik im Gerät integriert; Stromversorgung und Bedienteil werden über die vorgesehenen Anschlüsse verbunden.

Die vorhandenen Strom-Leitungen wurden vor dem Ausbau eindeutig identifiziert. Danach lösten die Techniker die Anschlüsse für Verbrennungsluft und Abgas sowie die beiden Halteschellen. Die alten Halter konnten nach Prüfung für das neue Gerät weiterverwendet werden.

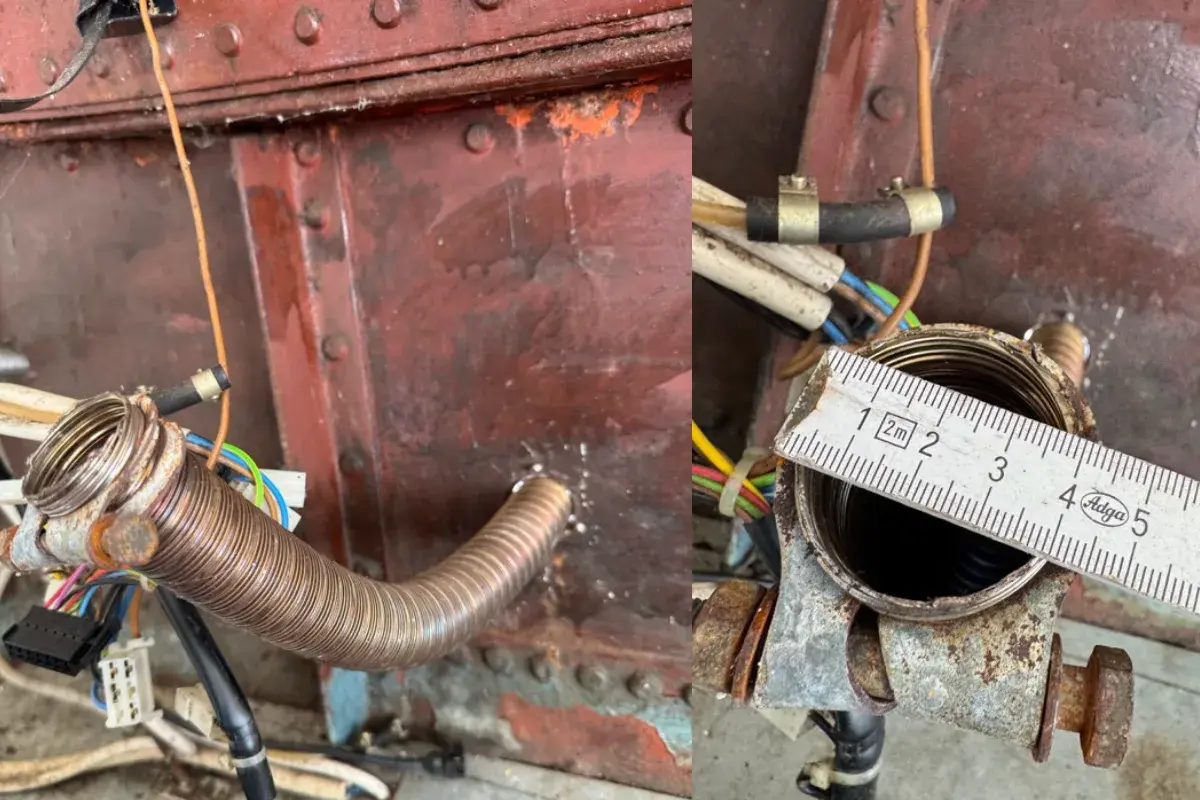

Schritt 2: Bordwanddurchführung anpassen

Das Abgassystem der neuen Heizung erforderte in diesem Projekt einen anderen Durchmesser als das vorhandene System. Deshalb wurde die alte Abgas-Bordwanddurchführung demontiert und die Öffnung fachgerecht angepasst und mit Korrosionsschutz behandelt.

Für eine bereits vorhandene Öffnung eignet sich ein spezielles Werkzeug, das sich sicher führen und zentrieren lässt. Welche Lösung verwendet wird, hängt vom Material und Aufbau der Bordwand ab. Nach der Bearbeitung wurden die Schnittkanten gereinigt, gegen Korrosion geschützt und die neue Durchführung entsprechend den Herstellerangaben montiert und mit Auspuffmontagepaste abgedichtet.

Die vorhandene Durchführung für die Verbrennungsluft konnte in diesem Fall nach Prüfung weiterverwendet werden.

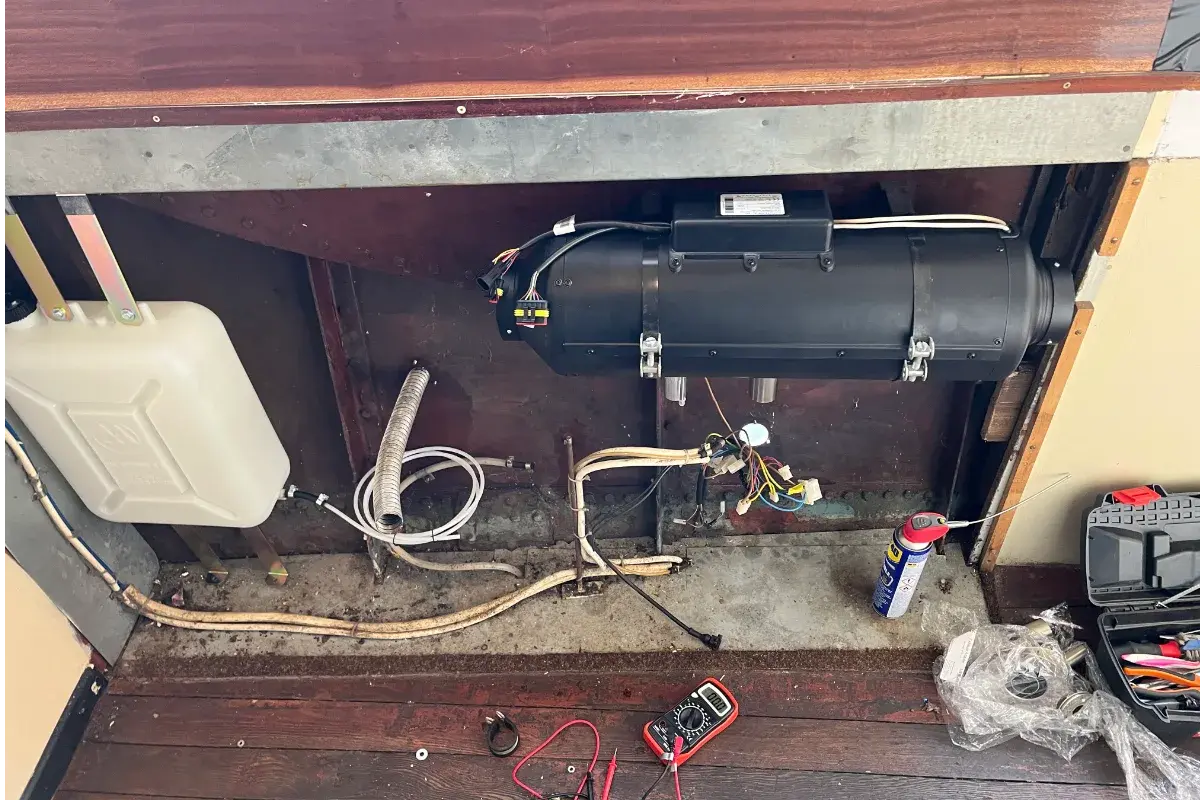

Schritt 3: Autoterm Air 9D befestigen

Die Autoterm Air 9D wurde in die vorhandenen, zuvor geprüften Halteschellen der alten Webasto HL90 eingesetzt und sicher befestigt. Wichtig sind ausreichender Abstand auf beiden Seiten der Standheizung, eine zugängliche Einbaulage sowie die Einhaltung der vorgeschriebenen Einbauposition. Das Gerät darf sich auch bei Vibrationen und Schiffsbewegungen nicht lösen oder verdrehen.

Schritt 4: Abgas, Verbrennungsluft und Kraftstoff anschließen

Anschließend wurden Abgas- und Verbrennungsluftleitung passend verlegt und befestigt. Verbindungen, Dichtmittel, Schellen, Mindestabstände und Leitungsführung müssen den aktuellen Montageunterlagen entsprechen. Besonders an Bord ist sicherzustellen, dass keine Abgase in den Innenraum gelangen und eindringendes Wasser das Heizgerät nicht erreicht.

Danach wurden Kraftstoffpumpe und Kraftstoffleitungen montiert und an den vorgesehenen Tank angeschlossen. Einbauwinkel, Leitungslängen, Höhenunterschiede und zulässige Abstände beeinflussen die Fördermenge. Abweichungen können zu Startproblemen, falscher Verbrennung, Verrußung oder einem Ausfall führen.

Wichtige Hinweise zur Kraftstoffversorgung

• Kraftstofftank und -Leitungen vor direkter Sonneneinstrahlung und übermäßiger Erwärmung schützen.
• Zwischen dem Tank und der Kraftstoffpumpe wird die Kraftstoffleitung mit dem größeren Innendurchmesser verwendet.
• Kraftstoffsystem zuerst mit Diesel befüllen und die Kraftstoffpumpe entlüften; austretenden Diesel sofort aufnehmen.
• Bei der Entnahme aus dem Schiffstank müssen die für das konkrete Schiff geltenden Vorschriften und geeignete Marine-Komponenten berücksichtigt werden (s. unten).
• Alle Anschlüsse nach der Montage auf Dichtheit kontrollieren. Es sollen keine Luftblasen in der Kraftstoffleitung vorhanden sein.

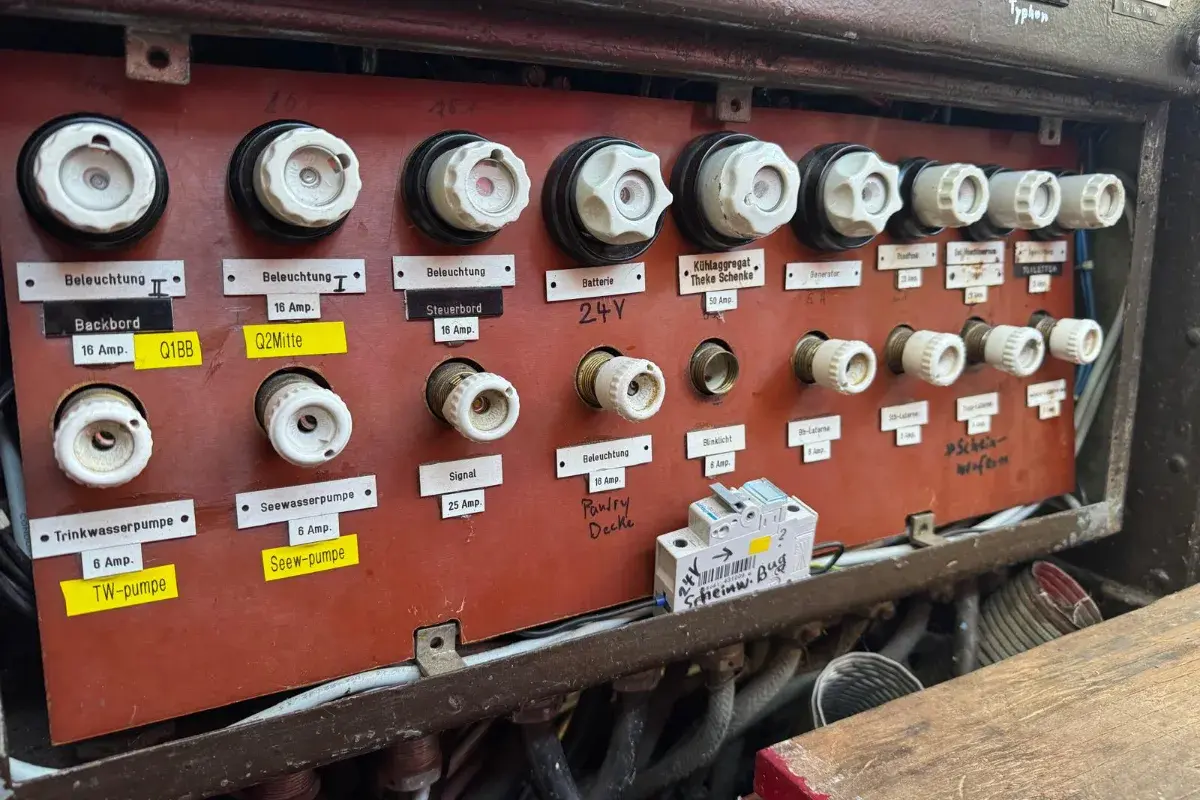

Schritt 5: Bedienteil und Stromversorgung anschließen

Zum Abschluss wurden das Bedienteil und die optional vorgesehene Fernbedienung angeschlossen. Die Heizung benötigt eine ausreichend dimensionierte, abgesicherte Stromversorgung. Provisorische Zwischenstecker, ungeeignete Schalter oder zu kleine Leitungsquerschnitte können Spannungsabfälle und Fehlfunktionen verursachen. Der endgültige Anschluss sollte deshalb von einer qualifizierten Fachkraft nach Herstellerangaben und den Regeln für die Bordelektrik ausgeführt werden.

Für den Funktionstest wurde in diesem Projekt ein vorhandener 24V-Anschluss genutzt. Die dauerhafte neue Zuleitung sollte anschließend durch den Schiffselektriker fachgerecht bis zum Maschinenraum verlegt werden.

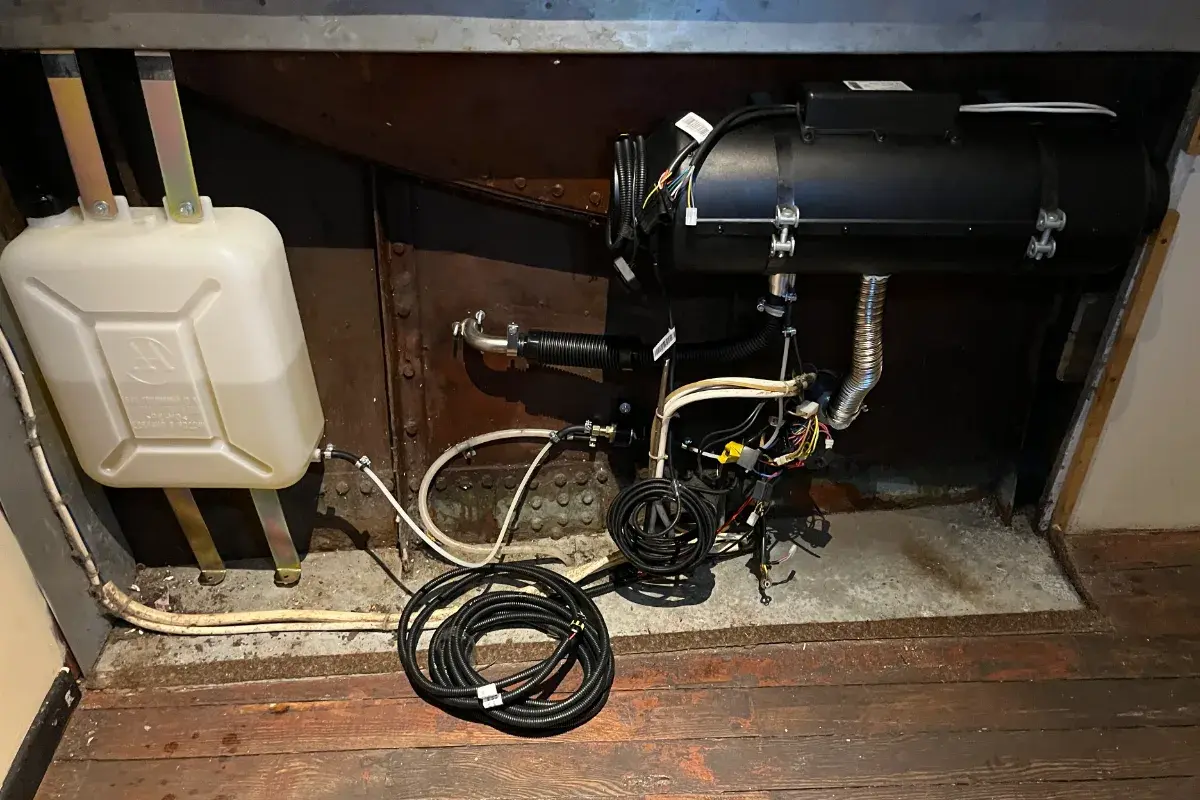

Schritt 6: Erste Inbetriebnahme und Funktionsprüfung

Nach der Montage folgten Sichtprüfung, Dichtheitskontrolle und ein Probelauf. Dabei wurden Startverhalten, Verbrennung, Warmluftstrom, Geräuschentwicklung und Bedienteil geprüft. Der hintere Bereich des Fahrgastschiffs wurde trotz großer Fensterflächen und starker Wärmeverluste schnell warm. Eine zusätzlich geplante kleinere Heizung im Heck war nach der praktischen Erprobung nicht mehr erforderlich.

Warmluftführung richtig planen

Die Warmluftführung beeinflusst die Verteilung der Heizleistung und der Geräuschen der Standheizung. Bei der Autoterm Air 9D muss der Ausgangsdurchmesser (D100mm oder D90mm mit passendem Adapter, s. unten) mit dem vorhandenen Leitungssystem abgestimmt werden. Wird auf einen kleineren Durchmesser reduziert, sollte dies erst nach einer ausreichend dimensionierten Anfangsstrecke und nur entsprechend den Vorgaben des Herstellers erfolgen. Zu enge, beschädigte oder stark verzweigte Leitungen erhöhen den Strömungswiderstand und können eine Überhitzung der Standheizung verursachen.

• vorhandene Schläuche auf Risse, Quetschungen und poröse Stellen prüfen
• Biegeradien und freie Querschnitte einhalten
• Ausströmer nicht vollständig verschließen
• Luftleitungen in kalten Bereichen bei Bedarf fachgerecht isolieren
• Ansaug- und Ausblasöffnungen so positionieren, dass kein Kurzschluss der Luftströmung entsteht

Sinnvolles optionales Zubehör für den Marine-Einbau

1. Abgas- und Luftschalldämpfer: Eine Luftstandheizung ist unter Volllast deutlich hörbar. Ein geeigneter Abgasschalldämpfer (Artikelnummer 5349) und – bei ausreichend Platz und zulässigem Strömungswiderstand – ein Schlafgut-Schalldämpfer (Artikelnummer DE046) in der Warmluftführung können den Komfort deutlich verbessern.
2. Kondensatmanagement: Steigt das Abgasrohr von der Heizung zur Bordwanddurchführung an, muss Kondensat kontrolliert abgeführt werden. Ein passendes Kondensatablass-Kit (Artikelnummer 6324) kann verhindern, dass sich Flüssigkeit am tiefsten Punkt sammelt und den Abgasweg beeinträchtigt.
3. Marine-Ansaugadapter: Die Verbrennungsluftführung muss zur Einbausituation passen und darf weder Wasser noch Abgase ansaugen. Ob eine Außenansaugung erforderlich und zulässig ist, richtet sich nach der aktuellen Montageanleitung und dem Marine-Einbausatz.
4. Zusätzliches Abgasrohr und Wärmeisolierung: Reicht das mitgelieferte Abgasrohr (ca. 1 Meter) nicht aus, darf es nur unter Einhaltung der zulässigen Gesamtlänge mit einem zusätzlichen Abgasrohr (Artikelnummer DE024) verlängert werden.Zusätzliche Verbindungsstellen, auch bei der Verbindung über den Abgasschalldämpfer, müssen gasdicht, vibrationsfest und temperaturbeständig ausgeführt werden.Besonders in engen Einbauräumen ist auf einen ausreichenden Berührungs- und Brandschutz zu achten. Daher wird eine zusätzliche Wärmeisolierung (Artikelnummer DE054) empfohlen.
5. Warmluftleitung und Isolierung: Temperaturbeständige Warmluftleitung (Artikelnummer DE015) reduziert Wärmeverluste und übertragen die Wärme zuverlässig. Eine geeignete Isolierung kann Wärmeverluste in unbeheizten Bereichen verringern. Verwendet werden sollten ausschließlich Komponenten, deren Temperaturbeständigkeit und Eignung für den Einbau nachgewiesen sind. Dabei wird der passende Adapter D100 auf D90 (Artikelnummer DE034) benötigt.

Weitere mögliche Komponenten

• Verlängerungskabel für das Bedienteil (2,6 Meter oder 5 Meter)
• externer Temperaturfühler
• Adapter, Verteiler, Ausströmer und weitere Luftführungsteile
• Marine-Kraftstoffkit nach ISO 7840
• Fernbedienung oder Steuerung über Smartphone (LTE-Modem)

Auch die kleinere Heizung wurde ersetzt

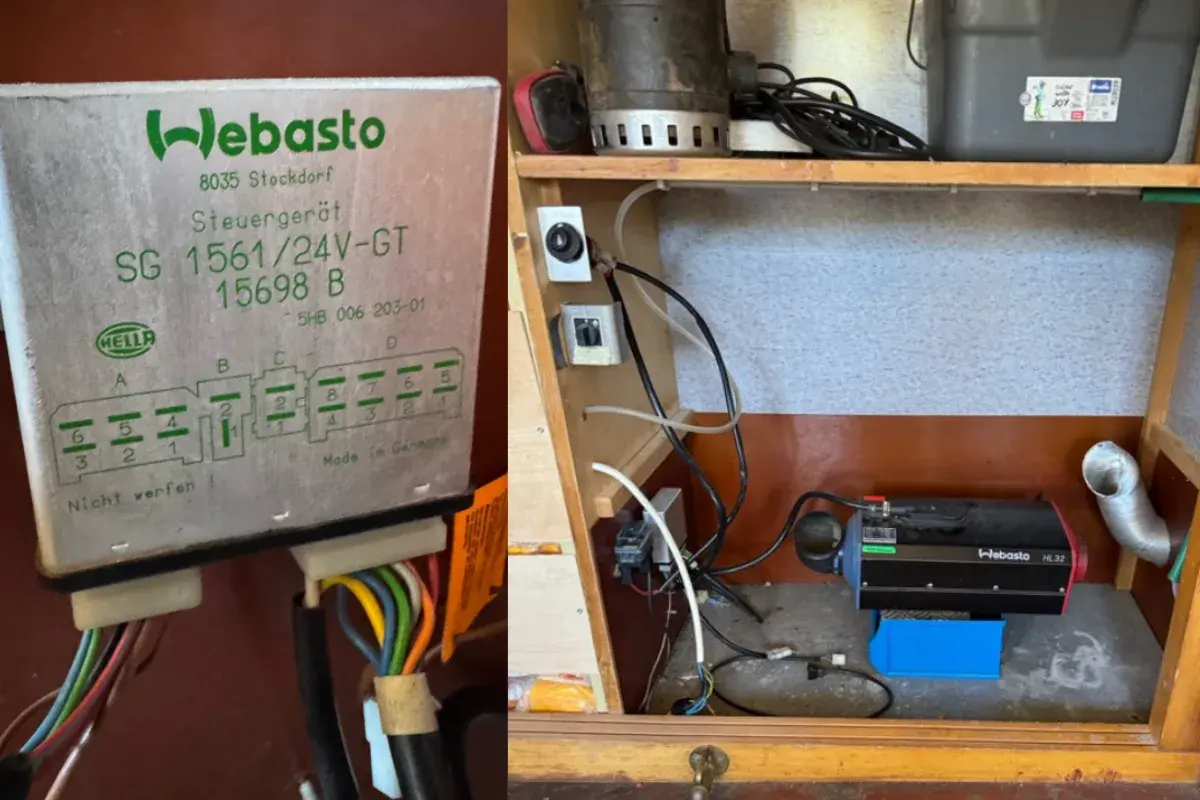

Nach dem erfolgreichen Einbau der Autoterm Air 9D ersetzten wir auch die alte defekte Webasto HL32 im Bugbereich durch eine Autoterm Air 4D. Die vorhandene Warmluftleitung wurde auf Zustand und Querschnitt geprüft und mit passenden Adaptern an das neue Gerät angebunden. Auch dieser Bereich erreichte bereits nach kurzer Laufzeit eine angenehme Temperatur.

Häufige Fragen zum Einbau einer Autoterm Standheizung im Boot

Kann eine Autoterm Air 9D eine alte Webasto HL90 oder Ebespächer D8L problemlos ersetzen?

In vielen Fällen ist die Autoterm Air 9D eine mögliche, kostengünstigere Alternative. In der Regel passt sie tatsächlich 1:1. In jedem Fall muss zuerst Heizlast, Bordspannung, Einbauraum, Luftführung, Abgasweg und Kraftstoffversorgung geprüft werden. Eine kompetente Beratung vor dem Kauf ist empfehlenswert.

Kann die vorhandene Warmluftleitung weiterverwendet werden?

Nur wenn Durchmesser, Zustand und Strömungswiderstand zum neuen Heizgerät passen. Alte Leitungen sollten vollständig auf Risse, Verformungen und Verengungen kontrolliert werden. Im Falle einer Überhitzung zeigt die Standheizung einen entsprechenden Fehlercode an. Dadurch lässt sich erkennen, dass die Warmluftführung bzw. der Luftstrom überprüft und gegebenenfalls optimiert werden muss.

Benötigt eine Autoterm Standheizung im Boot eine eigene Bordwanddurchführung?

Das hängt vom vorhandenen System und vom gewählten Heizgerät ab. Durchmesser, Werkstoff, Position und Abdichtung müssen den Anforderungen des neuen Abgassystems entsprechen. Eine alte Durchführung darf nur nach fachlicher Prüfung weiterverwendet werden.

Kann ich die Standheizung selbst einbauen?

Der Einbau betrifft Kraftstoff, Elektrik, hohe Temperaturen und Abgas. Fehler können Brand-, Vergiftungs- oder Wassereintrittsgefahr verursachen. Wer nicht über die erforderliche Erfahrung verfügt, sollte die Montage oder zumindest die sicherheitsrelevante Abnahme einem qualifizierten Marine- oder Heiztechnikbetrieb überlassen. Wenn die Standheizung trotz Selbstmontage ordnungsgemäß und gemäß den Herstellervorgaben eingebaut wurde, bleibt die 2-jährige Garantie vollständig bestehen. Hier finden Sie die aktuellen Garantiebedingungen.

Welche Heizleistung benötigt mein Boot?

Maßgeblich sind Raumvolumen, Dämmung, Fensterflächen, gewünschte Innentemperatur, Fahrtgebiet und Luftwechsel. Nutzen Sie unseren Leistungskalkulator für Autoterm-Standheizungen als Orientierung und lassen Sie die Auswahl bei uns prüfen ggf. bestätigen.

Fazit: Moderne Heiztechnik statt teurer Reparatur

Der Austausch einer alten Webasto- oder Eberspächer-Standheizung gegen eine Autoterm der Serie Air kann eine wirtschaftliche und technisch sinnvolle Lösung sein. Beim Fahrgastschiff „Rhein“ ließen sich vorhandene Einbaustrukturen teilweise weiterverwenden, während Heizleistung, Bedienung und Übersichtlichkeit der Installation deutölich verbessert wurden.

Ortego Technik unterstützt Sie als Autoterm Vertriebs- und Servicepartner bei Geräteauswahl, Marine-Zubehör, Einbauplanung und technischem Support. Senden Sie uns Angaben zu Boot, vorhandenem Heizgerät, Bordspannung, Luftführung und gewünschtem Einsatzbereich – wir helfen Ihnen bei der Zusammenstellung der passenden Lösung.
